GCS 低壓抽出式成套開關設備

產品概述

GCS 型低壓抽出式成套開關設備 ( 以下簡稱開關設備 ) 是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該開關設備目前已被電力用戶廣泛選用。

開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為 50(60)Hz、額定工作電壓為 380(400、600)V，額定電流為 6300A 及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電開關設備。開關設備的基本組織形成見附圖 1。

開關設備的設計符合 IEC439-1《低壓成套開關和控制設備》、GB7251.1-2005《低壓成套開 關設備》標準。

使用環境條件

● 周?chē)諝鉁囟炔桓哂?+40℃,不低于 -5℃;24 小時內平均溫度不得高于 +35℃; 超過時，需根據實際情況降容運行。

● 戶內使用，使用地點的海拔高度不得超過 2000m；

● 相對濕度：≤ 90%；

● 裝置安裝時與垂直面的傾斜度不超過 5%，且整組柜列相對平整 ( 符合 GBJ232-82 標準 )；

● 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；

● 用戶特殊要求時，可以與制造廠協商解決。

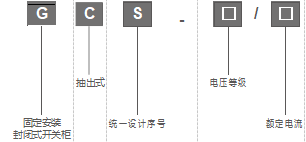

型號及其含義

9c7287a3-39aa-4595-a741-afe347cf48d0

主要技術參數

項目		數據
主電路額定電壓 (V)		交流 380(400)、(660)
輔助電路額定電壓 (V)		交流 220、380(400) 直流 110、220
額定頻率 (Hz)		50(60)
額定絕緣電壓 (V)		660(1000)
額定電流 (A)	水平母線	≤ 6300
	垂直母線 (MCC)	1250
母線額定短時耐受電流 (kA/1S)		50、80
母線額定峰值耐受電流 (kA/0.1S)		105、176
工頻試驗電壓 (V/min)	主回路	2500
	輔助回路	2000
母線	三相四線制	A.B.C.PEN
	三相五線制	A.B.C.PE,N
防護等級		IP30、IP40

外形及安裝尺寸

ec75dfc9-1649-47ba-8dd9-d03c78e5cabf

詳細尺寸表格見下頁表 1

通用柜代號	A	B	C	D	備注
GCS1-TG1010-4	1000	1000	850	856	聯絡(luò )柜
GCS1-TG0810-4	800	1000	650	956	受電柜
GCS1-TG0808-4	800	800	650	756	受電柜
GCS1-TG0608-4	600	800	450	756	受電柜

外形及安裝尺寸

7d938e4a-c84a-4b65-a75d-227342fd51ef

通用柜代號	A	B	C	D	E	FxG
GCS1-TG1010-2	1000	1000	850	956	60	400x400
GCS1-TG0810-2	800	1000	650	956	160	200x400
GCS1-TG1008-2	1000	800	850	756	60	400x400
GCS1-TG0808-2	800	800	650	756	160	200x400
